Tema 4

CABLEADO ESTRUCTURADO

1. Sistema de cableado estructurado

Existe un estandar que intenta aglutinar la forma en la que las redes de datos y telecomunicaciones podrian diseñarse, implantarse y modificarse.
Incluyendose las viviendas y los edificios comerciales.

El sistema de cableado estructurado se basa en la aplicacion de varios estandares:
- ANSI/TIA/EIA - 568C: define las caracteristicas del cableado
- ANSI/TIA/EIA - 569C:  define las caracteristicas de los espacios y las canalizaciones en la infraestructura.

Se fundamenta de tres pilares:

- Los edificios sobre los que se asientan las redes no son lugares estaticos.
- La tecnologia evoluciona
- La eficiencia de una red se consigue centralizando los servicios.

2. Elementos funcionales en un sistema de cableado estructurado

El estandar ASNI/TIA/EIA - 569C, que define los espacios y canalizaciones funcionales dentro de un sistema de cableado estructurado.

2.1. Area de trabajo

Lugar donde se ubica un equipo o dispositivo que se utilizara para conectarse a la red. Puede integrarse mas de un elemento de conexion en le sistema de cableado estructurado. Se representa con las siglas TO.
Se recomienda asignar, al menos, tres tomas a cada area de trabajo.
La longitud del cable que conecta el equipo a la TO no debe superar los 5m.


2.2. Subsistema horizontal

El subsistema horizontal, o sistema de planta, comprende todas las areas de trabajo de una planta y los elementos empleados para cablearlos hasta distribuidor de planta .
El centro del subsistema horizontal puede ser desde un rack simple hasta una sala de telecomunicaciones. Depende de la complejidad.

El centro del subsistemas horizontales, antes de llegar al area de trabajo se instala un punto de consolidacion. Se trata de un lugar de interconexion, proximo al area de trabajo, que permite flexibilizar el cableado horizontal y reubicar puestos sin necesidad de volver a cablear desde el puesto reubicados hasta el distribuidor de planta.
El puno de consolidacion es una buena opcion cuando se estima que en algun momento pudiera hacer falta reubicar los puestos de trabajo.
Es recomendable que el punto de consolidacion este, al menos, a 15 m del distribuidor de planta.

Canalizacion bajo suelo

Planificados en la obra, ya que una vez instalados se colocan, teniendo acceso a las canalizaciones solo a traves de los puntos de registro o las cajas, habilitando durante la instalacion.




Canalizacion bajo suelo tecnico

Consiste en un sistema de soportes sobre el que se apoya una estructura en la que se colocoran unas placas que actuaran como suelo. El material es muy diverso: madera, PVC, plaquetas, etc.
Se colocan bandejas y railes para conducir el cableado.
La ventaja de ser mas versatiles que la canalizacion bajo suelo, ya que las planchas pueden levantarse en cualquier momento para revisar y mantener el cableado del subsuelo.






















Canalizacion en techo tecnico

Funciona similar al suelo tecnico, salvo que en este caso las bandejas, que estan en el espacio libre que deja el techo tecnico, se fijan al techo firme.
Es accesible moviendo las planchas.

Canalizacion en techo

Es una alternativa cuando no es posible utilizar techo tecnico.
Las canalizaciones se fijan con soportes al techo, quedando a la vsita.
La estetica no es un aspecto importante. Por ejemplo, en zonas industriales.
Se emplea para dirigir el cableado hacia el distribuidor de planta.

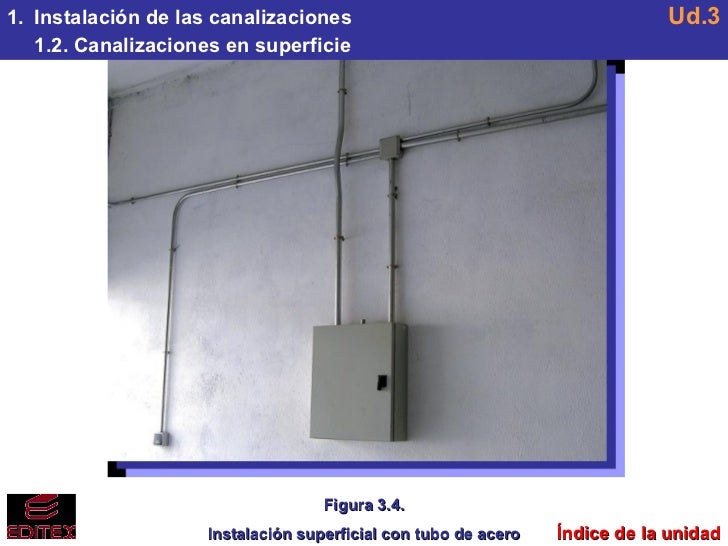

Canalizacion en superficie

Hay de dos maneras:
- Canaleta de diferente tipo: plastica, metalica, etc. Es la mas frecuente en oficinas para llevar el cableado desde las areas de trabajo hacia los ramales que conducen al distribuidor de planta.
- Son una especie de guias metalicas por donde se dirigan los cables. Donde no hay transito de personas y, especialmente, para conducir ramales de cableado.



Canalizacion en pared

No es el sistema mas frecuente, puede encontrarse en algunas instalaciones.
El cableado de red debe ir independiente del cableado electrico para evitar interferencias, no debe utilizarse la misma canalizacion para las dos vias si no hay una separacion fisica entre ambas.





2.3. Distribuidor de planta

La entidad del distribuidor de planta (FD) dependera, en gran medida, de la magnitud de la red de la planta.

Redes mas simples, un armario de distribucion que incluso puede ubicarse en una oficina.

Mas complejas, denominadas sala de telecomunicaciones.

La ubicacion de la sala de telecomunicaciones en la planta es un factor muy importante, entre la TO y el punto de entrada de esta en el armario del distribuidor de planta no debe haber mas de 90 m.

En el caso de que no pudiera reducirse esta distancia, habria que planificar un distancia, habria que planificar un distribuidor secundario para cumplir este requerimiento. Este distribuidor se conectaria al distribuidor principal de la planta.
Cada sala de telecomunicaciones debe estar preparada para dar servicio a aproximadamente 1000 m2 de area utilizable.
La dimension de la sala dependera de la superficie a la que de uso. Se recomienda que no tenga unas dimensiones menores de 3 x 3 m. El objeto es que se puedan instalar todos los elementos que sean necesarios.

La sala de telecomunicaciones tenga las siguientes caracteristicas:

- Debe estar bien iluminada y ventilada.

- La canalizacion recomendable es de suelo tecnico, y se debe evitar el techo tecnico.

- Todos los accesos de las canalizaciones a la sala deben estar selladas con materiales inifugos.

- No debe compartirse con instalaciones electricas diferentes a las empleadas para los elementos de telecomunicaciones.

- La puerta debe abrirse hacia fuera y no podracerrarse con llabe desde el interior.

- En la medida de lo posible, debe estar protegida frente a catastrofes.



2.4. Distribuidor de edificio

El distribuidor de edificio o BD se utiliza para recoger todo el cableado proveniente de los diferentes distribuidores de planta del edificio.

El distribuidor de edificios se seule colocar en la planta superior o baja del edificio. Se buscara una zona en la que acceso sea facil y seguro y que el cableado del subsistema vertical sea lo mas directo posible.

En plantas inferiores al nivel del suelo, salvo que esten suficientemente protegidas contra inundaciones. Se suele ubicar en la misma sala de telecomunicaciones que el distrbuidor de edificio.



2.5. Subsistema vertical

El subsistema vertical o backbone esta compuesto por el cableado que va desde cada uno de los distribuidores de planta al distribuidor del edificio.

Varias plantas ubicandose en el mismo lugar en lugar por la misma bajante a todas los distribuiodres de planta y, de ahi, al distribuidor.

 Las canalizaciones del backbone pueden realizarse mediante cualquiera de los sistemas que hemos visto.

El backbone nunca debe instalarse en bajantes destinadas a otro uso como puedan ser aguas, humos o incluso ascensores.

Se puede utilizar fibra optica. La distancia entre el distribuidor de planta y el distribuidor de edificio no supere los 300 m

ISO 11801, permite extender la distancia a los 500 m.



2.6. Distribuidor de campus

El distribuidor de campus o CD, conecta a los distribuidores de edificios a traves de un cableado troncal de campus similar al backbone del edificio.

El CD se coloca en la misma la que el BD de uno de los edificios del campus, etiquetando por lo general como edificio principal del campus.

El distrubuidor de campus es el elemento centraln de la red, y que interconecta las diferentes redes de cada uno de los edificios que constituyen el campus al completo.

Por ello, en la medida de lo posible, se deben reforzar las medidas de seguridad y mantenimiento de la sala de telecomunicaciones donde se ubique.



2.7. Subsistema de campus

El cableado que conectan los diferentes distribuidores de edificio con el distribuidor de campus pueden ser tanto fibra como cable de par trenzado o incluso coaxial. Los requirimientos de ancho de banda de la red, es que se utilice fibra optica para la red de datos, de par trenzado para la red de voz y coaxial para otro tipo de redes.

Una caracteristica importante de los troncales de cableado que conforman el sistema de campus es que deben estar preparados para ambientes exteriores: protegidos contra humedades, roedores, etc.

Se hara preferentemente bajo suelo por canalizaciones. Para conducir el cable se utilizara tubos de PVC.

Se hara al menos de 90 cm de la superficie.

Cada 50 m se instalara arquetas de registro.






3. La conexion a tierra del sistema de cableado estructurado

Como en cualquier instalacion electrica, la conexion a tierra es un elemento fundamental. Tiene como funcion evitar el paso de la corriente a traves de elementos que puedan estar en contacto con el usuario o que puedan dañar el equipamiento.
Unir todos los elementos metalicos, susceptibles de conducir corriente electrica sin ser esta su finalidad, a traves de un cableado que desvie esa corriente a tierra. ANSI/TIA/EIA - 607.

- Barra principal de tierra para telecomunicaciones o TMGB: es el elemento central de tierra del edificio. Se ubica en la sala de telecomunicaciones del BD y, salvo excepciones, solo hay una por edificio. La longitud del cable desde el TMGB al punto de aterramiento sea lo menor posible.
La barra debe ser de cobre, espesor minimo de 6 mm y un ancho minimo de 100 mm.

- Barra de tierra para telecomunicaciones o TGB: En este caso, va ubicada en cada una de las salas de telecomunicaciones, puede existir mas de una TGB por sala.
Es habitual encontrar una TGB integrada en el rack. Barra de tierra de rack o RGB
La TGB debe ser de cobre, espesor minimo de 6 mm, ancho minimo de 50 mm. El conductor que comunica todos los racks con el TGB/TMGB de la sala se denomina TEBC

- Cableado con linea de conductor en rack: tiene una linea que se enlazan los conductores de cada equipo. Va directamente al TGB/TMGB, ocupa toda la vertical para cubrir futuras necesidades.

- Cableado con RGB superior:  se coloca un RGB en la parte superior del RGB sale un conductor de la TGB/TMGB.

- Cableado con RGB lateral: Funciona como el RGB superior, optimiza el uso del cable cuando el numero de equipos del rack es elevado.

- Backbone de tierras o TBB: es el troncal formado por los conductores que comunican la TMGB con cada uno de los TGB.

- Electrodo de toma a tierra o GEC: elemento terminador de la red de conexion a tierra. Puede tener diferente formato, en funcion del terreno donde vaya enterrado.

4. Normas y estandares

- ANSI/EIA/TIA - 568

- ANSI/TIA/EIA - 569: edificios comerciales

- ANSI/TIA/EIA - 570: edificios residenciales y de pequeño comercio

- J - STD - 607:  conexion a tierra
