HERRAMIENTAS DE INSTALACION Y COMPROBACION DE REDES.
1. Herramientas para la instalacion de cable de cobre
Instalacion del cableado de cobre en una red de datos y telecomunicaciones es necesario emplear una herramienta especifica.
1.1 Herramientas para pelar y cortar
La herramienta para pelar el cable se utiliza para quitar el revestimiento del cable, asi como el aislamiento de los hilos que van en su interior.
La herramienta sirve para cable de par trenzado como para cable coaxial y todos los revisitimientos, incluidos los metalicos.
En la mayoria de los casos la herramienta para pelar cable sire tambien para cortar cable, pero es aconsejable consultar antes las instrucciones del fabricante. Podemos dañar la cuchilla y hace que la herramineta quede inservible.
Otra herramienta muy utilizada son los alicates.
- Alicates para pelar cable: son especificos para retirar la proteccion aislante de los cables. Muescas de diferentes diametros en las que se introduce el cable.
Suelen incorporar la funcion de corte de cable en la zona proxima a la articulacion.
- Alicates para cortar cable: acaban en puntas afiladas. Pueden cortar recto u oblicuo.
1.2 Herramientas de terminacion del cable
Se entiende por terminacion del cable el proceso de insertarlo en un conector, un panel o una toma. Para estas operaciones se hara uso de una herramienta llamada crimpadora.
Con ella se engasta el conector y el cable, se acoplan los conectores tipo RJ al cable correspondiente.
La herramienta de crimpado tambien suele integrar las funciones de pelado y corte, como se aprecia en la siguiente imagen.
Para el cable coaxial y los conectores RG existe otro modelo de herramienta de crimpador
Cuando el cable no termina en un conector sino en una toma o en un panel, en lugar de la crimpadora se utiliza la herramienta de impacto.
Esta herramienta permite la insercion y, opcionalmente, el corte de cable en modulos tipo keystone y en regletas 110.
Se coloca el cableado sobre las ranuras. Se presiona la herramienta hasta oir un golpe seco, y despues se retira.
La insercion debe hacerse cable a cable, soluciones que permiten reducir esta tarea. Herramienta que realiza la insercion y corte de todos los cables a la vez, mediante un unico impacto. Es la JackRapid.
La insercion de cable de par trenzado en regletas 110 se hace dce un modo muy similar:
Se colocs el cable sobre las ranuras segun corresponda.
Puesto que las conexiones en regletas 110 requiere muchos cables, se dispone de una herramienta que simplifica esta tarea llamada herramienta de insercion multipar.
En la posicion de insercion y corte esta herramienta funciona de forma similar a la herramienta de impacto, no se produce ningun impacto y no habrá ningún ruido.
2. Herramientas para la instalacion de fibra
El cableado de fibra optica, por sus caracteristicas, exige disponer de una herramienta especifica.
2.1. Herramientas para pelar y cortar
La herrameinta para pelar y cortar cable de fibra es mas habitual este.
Dispone de tres posiciones: una para la cubierta exterior del hilo, otra para la proteccion de kevlar y otra para la capa final de acetato del hilo de fibra.
Se sujeta firmemente el cable de fibra y se atrapa con la hendidura mas gruesa de la herramienta de pelado.
Se quiere pelar los mazos de fibra, se puede hacer uso de herramientas mas especificas.
La fibra puede cortarse de dos maneras;
- Corte ordinario: cuando el extremo se va a utilizar para la terminacion del cable, para conectarlo a un conector o un panel de fibra optica.
- Corte de precision: cuando se pretende unir los extremos de dos cables. Este proceso se denomina "fudion".
Puede hacerse con unos alicates, una tijeras de electricista o incluso una cuchilla. El corte no quedara limpio.
El corte de precision se hace con una cortadora de precision
Un corte limpio y recto, en las mismas condiciones.
2.2. Herramienta de limpieza y pulido
La suciedad es la causa principal de fallos en el cableado de fibra optica.
Hay que extremar las medidas de limpieza tanto en los conectores como en las conexiones.
Existen kits de limpieza:
- Limpiadoras de diferentes tipos de conectores de fibra optica.
- Toallitas y disolvente para la limpieza de conectores y conexiones de fibra optica.
El pulido es una operacion que se lleva a cabo tras la instalacion de cable de fibra en un conector. Su finalidad es evitar perdidas en la transmision de la comunicacion, por lo que se trata de una tarea de vital importancia para rematar el cableado.
Herramienta de pulido manual, consiste en un disco de plastico de unos 5 cm de diametro con uno o mas orificios especificos para los diferentes tipos de conectores.
Hay discos de pulido manual que permiten realizar la operacion con mas de un conector a la vez. El pulido simultaneo se haga con la ayuda de una herramienta de pulido mecanizado.
Un disco de mayor diametro con varios orificios. Va incorporado a una maquina que mecaniza el movimiento.
2.3. Herramientas para la union de fibra
Dos cables de fibra pueden unirse cuando se tiene que efectuar una reparacion en un tramo.
- Empalme mecanico: los dos extremos se unen a traves de una pieza plastica que alinea las dos fibras y que lleva en su interior un gel adhesivo que fija los dos extremos y adapta el indice de refraccion de las fibras, para minimizar la perdida de datos en el proceso de comunicacion.
- Fusion: metodo recomendable de union de fibra. Se hace mediante una herramienta denominada fusionadora.
La fusionadora realiza el alinieado de los hilos de fibra y, posteriormente, los funde en una soldadura de precisio.
Las mejores condiciones del empalme, haciendo que los valores de perdidas sean asequibles.
3. Herramientas para la comprobacion de cable de cobre
3.1. Comprobador basico de cableado
El comprobador basico de cableado, tambien llamado tester de red, permite verificar que un cable esta instalado correctamente y que la comunicacion entre sus dos extremos es viable
Esta herramienta permite comprobar que el orden de los hilos sea el correcto.
3.2. Comprobador avanzado de cableado
El comprobador avanzado de cableado permite la operacion anterior, ofrece valores mas tecnicos como pueden ser la longitud exacta de cada par, la atenuacion, la diafonia, etc.
Algunos localizan averias en el cable, indicando a que par afectan y en que punto del cable se encuentran.
3.3. Analizador de cableado
El analizador de cableado es una herramienta empleada para rastrear el pulso electrico de un cable.
Es muy util cuando se quiere localizar un cable concreto, por ejemplo, regletas 110.
Consta de dos modulos:
- Emisor: se conecta al cable que se quiere rastrear.
- Rastreador (tracker): se utiliza para seguir el trazado del cable. Puede hacerse incluso cuando no esta a la vista, gracias a un sonido caracteristicas que se acentua cuando la punta se acerca al cable.
4. Herramientas para la comprobacion de fibra optica
4.1. Inspeccion de la fibra
La suciedad y los daños en los conectores de fibra son las principales amenazas en las redes de fibra optica.
El microscopio de inspeccion de fibra es una herramienta para visulizar el estado del extremo de la fibra en los diferentes tipos de conectores.
Tanto de luz como de laser, la inspeccion con microscopio puede ocasionar problemas en la vista.
Se visualiza a traves de una pantalla, sin contacto ocular directo.
La herramientas de inspeccion de fibra suelen ir acompañadas de un kit de limpieza, por si el elemento que se va a revisar no estuviera en coindiciones optimas de uso.
Estas herramientas tambien se encuentran integradas en otras mas sofisticadas llamadas certificadores.
4.2. Analizadores y detectores de problemas
La herramientas de analisis y deteccion de problemas nos ayudan a localizar problemas en el cableado de fibra.
La herramienta mas simple para la deteccion de roturas en el cableado es el comprobador de continuidad del cable.
Su manejo es muy sencillo, ya que basta con colocarlo en un extremo del cable y proyectarlo una luz. Si esta en buen estado emititra lux por el otro extremo.
Un cable de fibra tiene trafico sin necesidad de desconectar de la red uno de sus extremos, identificador de fibras activas y trafico
Herramientas mas completas, analizadores de cableado, tanto para detectar problemas en la red de cableado, se pretende certificar la instalacion de cableado de fibra optica.
5. Herramientas auxiliares
pasar cable de un lugar a otro, especialmente a traves de conductos, hacer uso de una guia.
Detectores de canalizacion y tuberias
una de las herramientas mas utiles para trabajar en pardes, techos o suelos se llama escaner de superficies. Esta herramienta permite sondear una superficie en busca de obstaculos.
Disponen de avisadores luminosos o acusticos para indicar la presencia de un objeto en el interior de la superficie.
Arbol de cables
Es imprescindible una buena organizacion de todo el cable que vaya a emplearse. Esta herramienta no es mas que una estructura con guias en las que se introduce el cable.
Medidores de distancia y superficie
La herramienta mas simple es una cinta metrica. Mas completas, que utilizan tecnologia laser y ultrasonidos, y permiten calcular distancias con gran precisiom sin necesidad de ir al otro extremo, calculan superficies.
Otras herramientas
Cortadora de canaleta
Taladro multifuncion
Sierra de calar
Destornillador
Tijeras de electricista

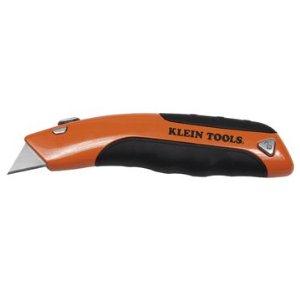

Cuchilla de electricista
