Tema 7.

Instalacion de redes de datos y telecomunicaciones (I)

1. Instalacion de la canalización

La planificacion del tendido es la primera fase de la instalacion efectiva de una red.
Identificar los tendidos del cable ya existen, utilizarse la misma canalizacion.
Los puntos de entrada para los tendidos deben mantenerse accesibles.

Se procurara que la canalizacion tenga puntos de registro cada 12 m aproximadamente.

1.1. Canalización aérea

Canalizacion que se realiza para conducir cableado por la zona superior de un espacio abierto o cerrado.

- Canalizacion en techo: va anclada al techo con unas fijaciones que la soportan.


- Canalizacion en techo tecnico: hay un falso techo que oculta tanto la canalizacion como el resto de la instalacin.


- Canalizacion en pasarela: llevar de un lado a otro la linea, sin ayuda de soportes a techo, pared ni suelo. Para ello se arma una estructura, a modo de puente o pasarela. Se emplea para pasar el cableado en espacios abiertos o donde la distancia a techos y suelos es demasiado grande.


La canalizacion aérea debe librar de obstaculos. Por ello, la variedad de elementos disponibles para construir las canalizaciones es muy amplio.

- Soportes de varillas (una o dos): para bandejas con cargas lijeras. Se pueden colocar en techos inclinados y admiten varias alturas.



- Soporte de escuadra: Para bandejas con mayor carga. Adaptarse a techos inclinados. Su resistencia los hace ideales para tener varios niveles.


- Soporte a pared: con poca carga que no pueden fijarse directamente al techo. Solo admiten canalización a un nivel.




Los soportesse fijan a la superficia a traves de un anclaje de fijacion. Hay que tener en cuenta:

- El materisl de la superficie donde se fijara.

- El peso que debera soportar.

Si la superficie no puede perforarse, el anclaje se hace a traves de grapas.




La cantidad de soportes se fijaran dependiendo de dos factores:

- La carga de la bandeja: cuanta mas carga tenga, menos distancia debe haber entre los dos soportes.

- Los obstaculos de infraestructura: esos puntos clave con soportes de refuerzo.

La distancia entre dos soportes no sobrepase de los 3 m.

El tipo de bandeja tambien es variable, dependiendo del cable.

Hay 4 tipos:

- Bandeja de rejilla: para la canalización de cableado estructurado.












- Bandeja de escalera: para la canalizacion de cableado de energia grueso.




- Bandeja de vano ancho: por limitaciones estructurales, distancia superior a 3 m.



- Bandeja modular: canalizacion por la misma linea de tipos de cable diferentes, evitando interferencias entre ellos.



 A la hora de elegir el modelo de bandeja es el ambiente electromagnetico.

- Proteccion minima











- Proteccion aceptable



- Mucha proteccion



- Proteccion maxima



Las bandejas de materiales aislante (plastico, por lo general) no ofrecen apenas proteccion, independientemente de su forma. Elegiremos siempre bandejas metalicas.

La canalizacion lleva una descarga a tierra igual que el rack.

No queden tramos aislados en la canalizacion, donde pueda acumularse carga electrostatica que perjudique a la red.

Cuando la canalizacion tenga que cruzar una pared, las dos secciones se interconectaran con elementos de baja impedencia (como cintas malladas o placas de union con bulonerias)

Debera reposar sobre la base de la bandeja de forma ordenada, distanciados entre 50 cm y 1 m, en las proximidades e cruces, giros y derivaciones, donde deberan llevar un refuerzo extra.
Zonas especialmente protegidas son las esquinas.

En general, se utiliza bandeja con division cuando el cable de datos no esta apantallado y la distancia que recorren las dos vias juntas es superior a 35 m.
Cuando se crucen mazos de cableado se procurara que el cruce sea en angulo recto.

1.2. Canalizacion bajo suelo

Los elementos que se emplean en la canalizacion bajo suelo son:

- Cajas de registro y derivacion: se colocan en puntos intermedios del recorrido para permitir la revision y el mantenimiento del cableado interior.

- Conjuntos portamecanismos: integran sistemas de conexion de los que dispondra el area de trabajo. Esta caja incluye las tomas de suministro electrico.

- Canales: son los tramos que constituiran la linea de canalizacion. Pueden tomar dos formas:

 - Rectos











- En codo













Suelen integrar separadores en su interior, se fijan al suelo mediante anclajes. A través de uniones de canal se empalman los tramos.

El material de la canalizacion bajo suelo suele ser chapa de acero galvanizado. Cortar tramos de canal, se utilizaran una amoladora cin disco para acero.



 Decidir que tipo de canalizacion bajo suelo emplear, habra que considerar:

- Tipo de suelo y su mantenimiento: ¿va a utilizarse un falso suelo o, con limpieza en seco o en mojado?

- Flexibilidad del sistema: ¿varia o no la disposicion de las areas de trabajo? ¿con que frecuencia?

- Capacidad del canal: ¿que cantidad de cables van a conducirse?

Canalizacion bajo suelo cubierto por solado

Sobre el propio hormigon antes solado. Visibles los puntos de registro y los conjuntos portamecanismos. Es un sistema modular, los puntos de registro pueden convertirse en tomas para una area de trabajo y viceversa. No tiene  mucha altura (unos 50 mm), se aplica a cualquier tipo de suelo.



 Canalizacion a ras de suelo

La canalizacion queda a la vista, al mismo nivel que el suelo. Canales con mayor seccion (mas de 500 cables). Tramo de canal es accesible y la instalacion puede modificarse sobre la linea fijada inicialmente.
IUtilizarse sobre cualquier tipo de suelo, esta especialmente indicado para suelos enmoquetados.
Los tramos de canal se fijan a la suoerficie mediante tacos niveladores que permiten enrasar con el suelo.



1.3. Canalizacion en suelo tecnico

Dos variantes:


Falso suelo con paneles

En la estructura se fijan soportes niveladores. Camara intermedia como espacio para tirar el cableado. Placas, el falso suelo ciegas o puntos de registro, portamecanismos.
Flexibilidad limitada por la distribucion de las bandejas portacables.








 Suelo hueco

 Conjunto de paneles se sustituye por un falso solado, sobre soportes niveladores o suelo mediante puntos de apoyo.
Las ubicaciones de los puntos de registro y conjuntos portamecanismos se deciden en el momento de la instalacion del suelo.
Poder mover con libertad el cableado por la camara entre los dos suelos.




1.4. Canalizacion en superficie

Dos finalidades:

- Conducir tramos de cableado desde una troncal hasta zonas concretas de distribucion.
- Conducir un numero reducido de cables hacia los puntos finales-

Primera finalidad no es comun utilizar canalizacion en superficie, pero cuando se emplea suele ser una bandeja de tipo escalera fijada en la pared. El acceso directo prima sobre la estetica de solo en zonas donde el acceso este restringido a mantenimeiento.
La mas comun es la aplicada a la segunda finalidad, el cable no sea accesible directamente a cualquier usuario. El medio de canalizacion mas comun es la canaleta.

- Derivacion en T



- Angulo interior



- Tapajuntas



- Angulo plano



- Angulo esterior



- Derivacion a minicanal



- Tapa final



Los modelos actiales permiten integrar en ellas las cajas de mecanismos de forma muy rapida y sencilla.
La canaleta esta formada por dos elementos: cuerpo y tapa.

- Cuerpo: armazon que se fija a la pared.
- Tapa: ocultar y proteger el contenido del cuerpo.

La canaleta puede fijarse de dos formas:

- Atornillado: tiene practicados agujeros a intervalos de 25 cm, perforar la pared e introducir tacos en ella para atornillar la canaleta.

- Autoadhesivo: se pega a la pared, se utiliza en modelos de canaleta llamados minicanal, ancho de 10 cables.

Pueden estar diseñadas en PVC o en aluminio anodizado.

Para proteger la canaleta viene con una lamina plastica adhesiva que retiraremos tras colocarla.

La canalizacion ira en un unico troncal, se generan ramificaciones cuando sea estrictamente necesario. La altura varia: lo mas comun es aprovechar el suelo o el rodapie para llevar mas facilmente a nivel. Otra muy utilizada es instalar la canaleta a la altura de los puestos de trabajo.

Esta canaleta esta diseñada en forma de arco, para que pueda ser pisada sin riesgo de dañar el cableado de su interior. Hay de PVC como metalicas. Lo recomendable es metalico.
La de superficie debe ser el unico recurso.

1.5. Canalizacion empotrada

Hay dos situaciones:

- Cuando existe una canalizacion previa que quiere aprovecharse.
- Cuando no se quiere dejar a la vista el medio de canalizacion.

Para ello, se hara una roza por la que se colocara una manguera para canalizar bien.
Las rozas que se hacen en la pared para empotrar la canalizacion pueden alojar varios viales. En algunas construcciones se utiliza la camara entre dos paredes para tirar con libertad la canalizacion.
No suele recomendarse para instalaciones de red en las que este previsto un crecimiento considerable a corto o medio plazo.
Se puede utilizar canaleta, escalera o incluso bandeja si la pared es lo suficientemente gruesa. La solucion mas habitual es canalizar mediante tubo de PVC.



2. Integracion de la instalacion con el sistema contra incendios

Entre las medidas mas habituales esta la utilizacion de materiales de construccion y estructuras especiales.
El muro cortafuegos extiende. Es necesario canalizar a traves del muro cortafuegos es muy importante.
Hay que tener en cuenta que estoa sistemas no estan diseñados para apagar el fuego, sino para retardar lo maximo posible su propagacion.
Estos sistemas permiten contener el fuego, el humo y gases dos horas, tiempo mas que suficiente para poner a salvo el material sensible y evacuar el edificio.













3. Instalacion de las tomas

La toma constituye el punto final de la red de cableado. A partir de ahi, el usuario conectara su equipo para integrarse en la red.
El punto de suministro de red al usuario proporciona acceso a la red de datos, suele ofrcer acceso a la red de voz y la red electrica.
Ademas se puede integrar varias tomas. Ellas van sobre un soporte llamado caja de mecanismos o portamecanismos.

En el suelo tecnico se instalan tambien cajas de registro, para revisar el cableado. Similar a la caja de mecanismos.

Las cajas de registro deben colocarse en lugares estrategicos de la canalizacion, evitando zonas de transito y tambien lugares donde puedan quedar ocultas por muebles, maquinaria, etc.

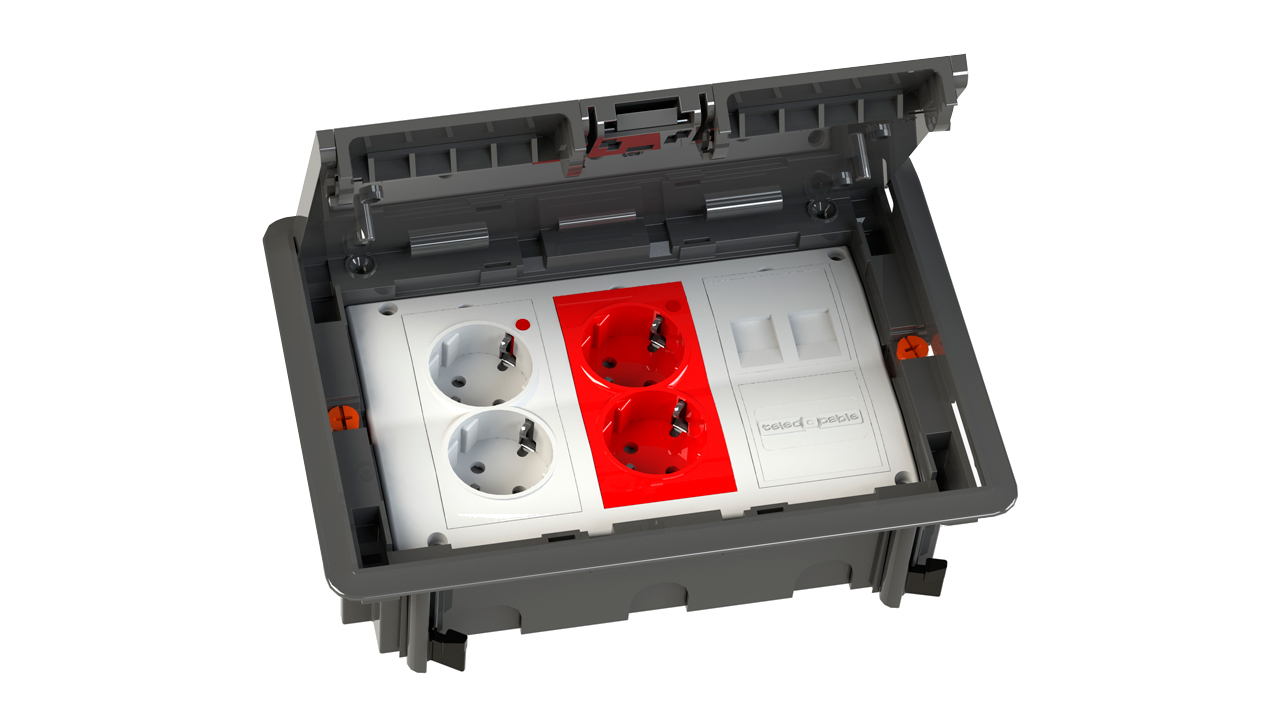

3.1. Caja en suelo tecnico

La caja de mecanismos en el suelo tecnico esta integrada con el resto de la canalizacion. La parte directamente accesibles esta protegida con una tapa, abatible. Mismo material que la superficie del suelo o, en su defecto, de plastico, metal o algun material especifico.

La caja esta preparada para encajar en la canalizacion,

Se pueden incorporar un tipo y numero de conexiones que pueden ser reemplazadas o ampliadas.

Cuando la cantidad de tomas no pueden recogerse se adopta una de las siguientes soluciones:

- Colocar una caja vacia e instalar bajo el suelo tecnico el conjunto de mecanismos.

- Instalar un sistema de torre.












3.2. Caja empotrada

Se empotra en la pared cuando se utiliza una canalizacion del mismo tipo.
La instalacion de la caja empotrada exige acomodar la superficie para su colocacio.
Dispone de una carcasa que se alojara en la pared. Habra que conectar la canalizacion.
Se conectara la caja mediante una arandela de acomodacion o similar.

3.3. Caja en superficie

En canalizaciones de superficie y empotradas cuando no se puede, o no se desea, trabajar la superficie.
El modelo de instalacion se fija a la pared con tornillos con tirafondos, u otros sistemas de fijacion alternativos,
Se pueden utilizar adaptadores de goma, que fijan perfectamente a la canalizacion a la caja.












4. Instalacion del cableado

4.1. Fase de preparacion

Se tiende el cableado desde el punto de trabajo hasta cada uno de los puestos terminales.
Suele estar ubicado en el cuarto de telecomunicaciones.

- Se rotula el extremo del cable que se va a canalizar.
- Se utilizara una herramienta u otra para guiar el cable por el canal.
- Se tomaran las precauciones y medidas. Hay que evitar tensar el cable en exceso.

El metodo correcto de pasar el cable de un lugar a otro es tirar de el de forma suave y continuada.

Si el cable se atasca en el recorrido, tirar el lado opuesto y continuar con el proceso. No forzar nunca el cable en exceso.

- Se tendra un tramo adicional de cable.
- Se corta el cable en el extremo del punto de trabajo y se rotula de la misma manera que el extremo canalizado.

Orden de instalacion del cableado:

1º Cableado del subsistema de campus
2º Cableado del subsistema de edificio
3º Cableado del subsistema vertical
4º Cableado del subsistema horizontal
4.2. Fase de recorte

- Extremos de cables en los diferentes puntos de destino.
- Varios grupos de cables en el punto de trabajo, correspondiente a las diferentes zonas que hayamos cableado.

La rotulacion provisional del cableado se hara a unos 15 cm de la entrada/salida de la canalizacion. De esta manera nos aseguramos mantener identificado el cable tras el proceso de recorte.

En la operacion de cableado se ha dejado suficiente cable en ambos extremos 1 m del lado de la toma y entre 2 y 3 m en el lado del TR.
Guardar una reserva de cable adicional, conviene no dejar mas de 25 cm para terminarlo. Deberia consumirse unos 5 cm, como maximo.
Del lado de los TR, el cableado se canaliza a los armarios de distribucion, por grupos de cables que tengan el mismo destino.

4.3. Fase de terminacion

El proceso de colocar el cable en su toma o conexion recibe el nombre de terminacion del cable.

Uso de las diferentes tecnicas de ensamblado. Muy importante que el cableado este organizado, para evitar conexiones incorrectas, que se dañe algun cable. Cuando el cable este en su toma, esta se instalara en su caja.
